Hepariininatriumkäsittelysentrifugi

Menetelmä ja laite hepariininatriumkuoren tuotannon jäteveden käsittelemiseksi hydrolysoidaan ja uutetaan hepariininatriumin tuotannosta keskipakoerottelulla, primäärisuodatuksella, kahdella suodatuksella, konsentroimalla, sumutuskuivauksella, kuivauksella ja käänteisosmoosikäsittelyllä korkean pitoisuuden proteiinin talteenottamiseksi ja uuttamiseksi. Puhdistettu jätevesi voidaan kierrättää ja sentrifugin kirkkaan nesteen ulostulo on yhdistetty nesteenkeräyssäiliön nesteen sisääntuloon. Nesteenkeräyssäiliön ulostulo on yhteydessä hienosuodatinlaitteeseen kuljetuspumpun A kautta ja hienosuodatuslaite on yhteydessä nanosuodatuskalvosuodattimen sisääntuloon kuljetuspumpun B kautta ja nanosuodatuskalvosuodattimen ulostuloon. on yhteydessä käänteisosmoosikalvolaitteeseen, ja nanosuodatuskalvosuodatinlaitteen samean nesteen ulostulo on yhdistetty putoavan kalvohaihduttimen A syöttöaukkoon ja putoavan kalvohaihduttimen A poistoaukko on yhdistetty suihkeella kuivausrumpu. Keksinnön edullinen vaikutus on toteuttaa korkean pitoisuuden proteiinin talteenotto ja uuttaminen, kierrättää ja käyttää puhdistettua jätevettä, vähentää ympäristön saastumista ja parantaa taloudellisia hyötyjä.
Hepariininatrium on biolääketieteen välituote, jolla on antikoagulantti ja tromboosia estävä vaikutus. Sillä on korkea kliininen arvo nefropatiaa ja akuuttia sydäninfarktia sairastavien potilaiden verenvuodoissa. Sitä on runsaasti eläinten ohutsuolessa, erityisesti sian ohutsuolen limakalvossa. Tällä hetkellä entsymaattisen hydrolyysin ja hepariininatriumin uuttamisen tuotantoprosessissa entsymaattisen hydrolyysin jätevesi ei sisällä ainoastaan ​​suuren määrän kiinteitä suspendoituneita aineita, vaan sisältää myös suuria pitoisuuksia orgaanisia epäpuhtauksia, kuten proteiinia. Jos jätevesi johdetaan suoraan jokiin ja järviin ilman käsittelyä, se kuluttaa vesistöön suuren määrän liuennutta happea, turmelee vesistöä, huonontaa veden laatua ja aiheuttaa vakavaa ympäristön saastumista.
Menetelmä ja laite hepariininatriumkuoren valmistuksen jäteveden käsittelyyn voi toteuttaa korkean pitoisuuden proteiinin talteenoton ja uuttamisen, kierrättää ja käyttää puhdistettua jätevettä, vähentää ympäristön saastumista ja parantaa taloudellisia hyötyjä.

Hepariininatriumkuoren tuotantojäteveden käsittely, mukaan lukien seuraavat prosessivaiheet: keskipakoerotus, ensisijainen suodatus, kaksisuodatus, väkevöinti, suihkukuivaus, kuivaus, käänteisosmoosikäsittely.

<1>Sentrifugointi: hepariininatriumin valmistuksessa syntyvä jätevesi uutetaan entsymaattisella hydrolyysillä raakavetenä, raakavesi ja flokkulointiaineliuos sekoitetaan ja ruiskutetaan sentrifugiin 1, ja raakavedessä oleva proteiinisuspensio poistetaan sen synnyttämän keskipakovoiman vaikutuksesta. sentrifugin 1 nopea pyöritys proteiinin selkeytysliuoksen I saamiseksi;
<2>Ensisijainen suodatus: suodata vaiheessa 1 saatu proteiinin selkeytysliuos I hienosuodatuslaitteella 3 jäljellä olevien kiinteiden epäpuhtauksien poistamiseksi ja nesteen II saamiseksi;
<3>Toissijainen suodatus: vaiheessa 2 saatu neste II suodatetaan edelleen nanosuodatuskalvosuodatuslaitteen 4 läpi proteiinikonsentraatin III ja nanosuodatuksella tuotetun veden saamiseksi;
<4>Väkevöinti: pumppaa vaiheessa 3 saatu proteiinikonsentraatti III putoavan kalvon haihduttimeen A6 kiertokäsittelyä varten, kuumenna, haihduta ja konsentroi liuoksen V saamiseksi;
<5>Ja sumutuskuivaus: vaiheen 4 liuos V kuivataan suihkukuivaimella 7 ja saadaan lopputuote I.
<6>Kuivaus: kuivataan vaiheessa 1 saatu proteiinisuspensio proteiinin II saamiseksi;
<7>Käänteisosmoosikäsittely: Vaiheessa 3 saatu nanosuodatuksella tuotettu vesi käsitellään käänteisosmoosikalvolaitteella 5, jotta saadaan käänteisosmoosikäsiteltyä tiivistettyä vettä ja käänteisosmoosikäsiteltyä tuotettua vettä. Käänteisosmoosilla käsiteltyä tuotettua vettä käytetään uudelleen hepariininatriumin tuotannossa.

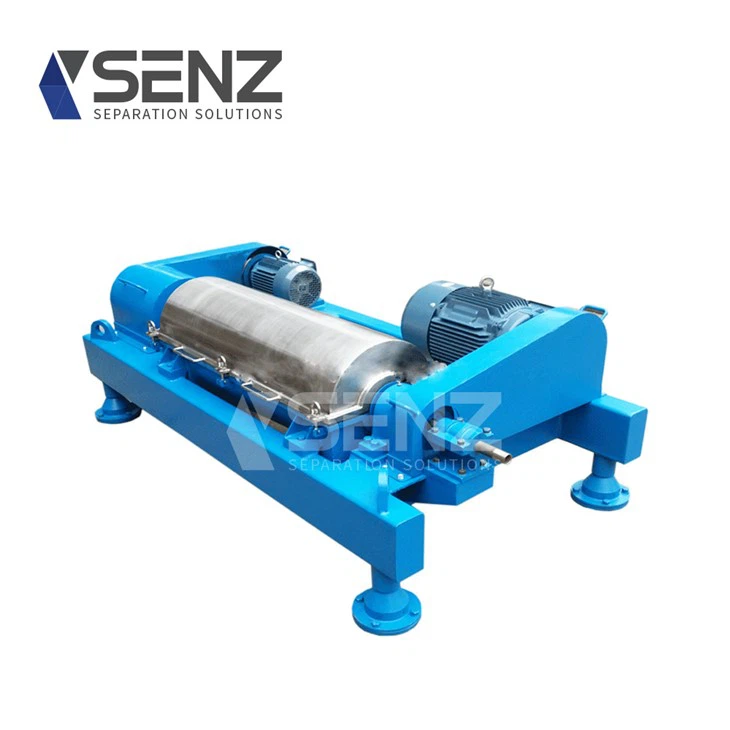

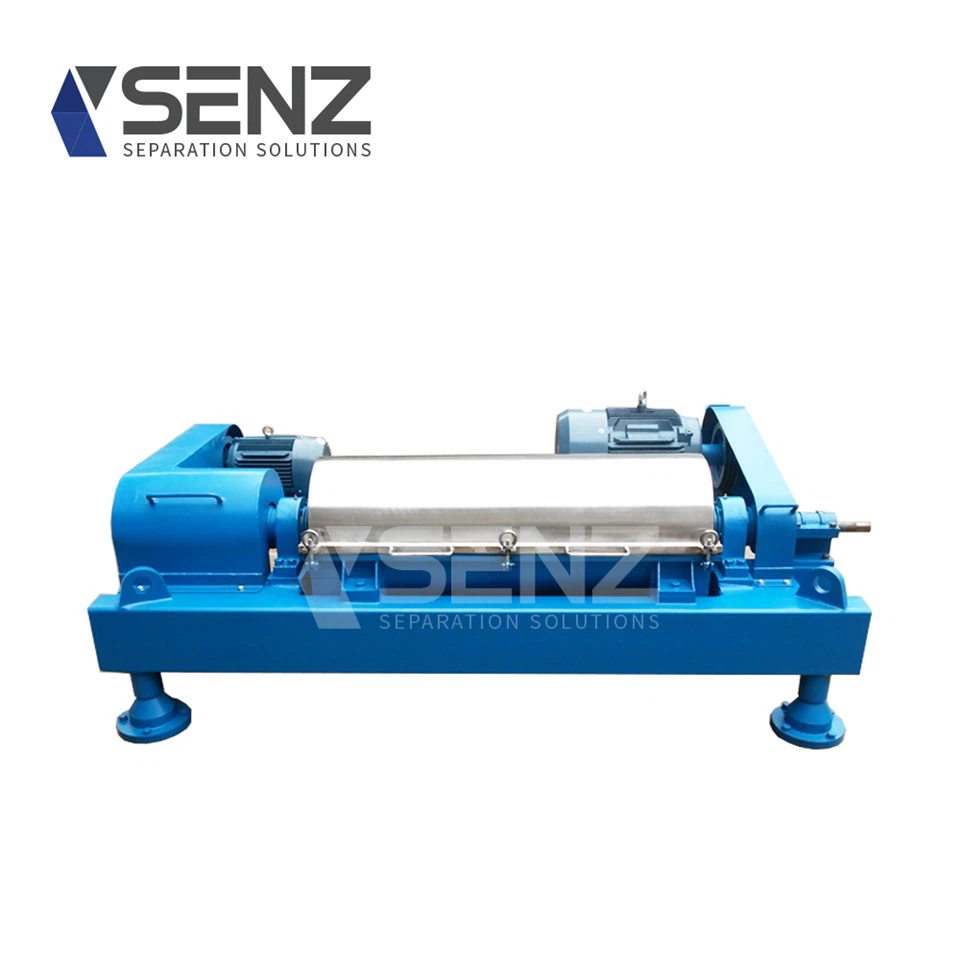

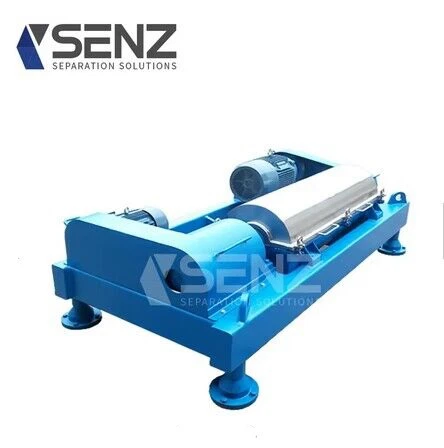

Vaiheessa 1 kuvattu sentrifugi 1 on vaakasuora spiraalisedimentaatiosentrifugi.
Vaiheessa 1 kuvattu flokkulointiaine on polyakryyliamidihöytälöintiaine.
Vaiheessa 2 kuvattu hienosuodatuslaite 3 on pussisuodatin.
Vaiheessa 3 kuvatun nanosuodatuskalvosuodatuslaitteen 4 liukoisen proteiinin talteenottonopeus on yli 90 prosenttia.
Vaiheessa 4 kuvattu proteiinikonsentraatti III haihdutetaan ja konsentroidaan 10 kertaa liuoksen v saamiseksi.
Vaiheessa 4 kuvattu putoavan kalvon höyrystin A6 on kolmitehoinen putoavan kalvon höyrystin a.
Vaiheessa 4 kuvatun putoavan kalvohaihduttimen A6 konsentraatio- ja haihdutusaika on 2-5h, paine on 0.18-0,22 mpa ja lämpötilaa säädetään arvossa {{6} } astetta.
Vaiheessa 5 kuvattu suihkukuivaimen 7 tulolämpötila on 155-180 astetta.
<8>Haihdutuskiteytys: haihdutetaan ja kiteytetään käänteisosmoosikäsittelystä saatu väkevöity vesi vaiheessa 7 vedettömän natriumkloridin saamiseksi ja kierrättämiseksi tuotantoon.
Laite hepariininatriumkuoren tuotantojäteveden jäteveden käsittelemiseksi käsittää sentrifugin 1, nesteenkeräyssäiliön 2, hienosuodatuslaitteen 3, nanosuodatuskalvosuodattimen 4, käänteisosmoosikalvolaitteen 5, putoavan kalvohaihduttimen A6, suihkukuivaimen. Kuvassa 7 kuljetuspumppu A8 ja kuljetuspumppu B9 sekä sentrifugin 1 kirkkaan nesteen ulostulo on yhdistetty nesteenkeräyssäiliön 2 nesteen sisääntuloon, ja nesteenkeräysaltaan 2 nesteen ulostulo on yhteydessä suodattimen 3 suodattimeen. hienosuodatinlaite kuljetuspumpun A8 läpi. Hienosuodatuslaite 3 on yhteydessä nanosuodatuskalvosuodattimen 4 tuloaukkoon 12 kuljetuspumpun B9 kautta, ja nanosuodatuskalvosuodattimen 4 ulostuloaukko on yhdistetty käänteisosmoosikalvolaitteen 5 tuloaukkoon 15 ja kalvosuodattimen 14 ulostuloon. Nanosuodatuskalvon suodatuskalvon 4 ulostulo on yhdistetty putoavan kalvon höyrystimen A6 sisääntuloon ja putoavan kalvon höyrystimen A6 poistoaukko on yhdistetty suihkukuivaimeen 7.
Nanosuodatuskalvosuodatuslaite 4 käsittää säiliörungon 10, säiliön runkoon 10 on järjestetty nanoerotuskalvo 11 ja hienosuodatuslaite 3 on pussisuodatin.
Nanosuodatuskalvosuodatuslaitteen 4 toisessa päässä on veden tuloaukko 12, nanosuodatuskalvosuodatuslaitteen 4 toisessa päässä on vedenpoistoaukko 13 ja nanosuodatuskalvosuodatuslaitteen 4 keskiosassa on samea vesi. nesteen ulostulo 14.
Käänteisosmoosikalvolaitteen 5 toinen pää on varustettu veden sisääntulolla 15, käänteisosmoosikalvolaitteen 5 toinen pää on varustettu käsitellyn veden poistoaukolla 16 ja käänteisosmoosikalvolaitteen 5 keskiosa on varustettu tiivistetyn veden ulostulo 17.
Hepariininatriumkuoren valmistuksen jätevesien käsittelylaitteeseen kuuluu myös putoavan kalvon höyrystin B18. Käänteisosmoosikalvolaitteen 5 väkevöidyn veden poistoaukko 17 on yhdistetty putoavan kalvon haihduttimen B18 syöttöaukkoon, haihdutetaan ja kiteytetään natriumkloridin saamiseksi, joka laitetaan tuotantoon hyödynnettäväksi.
Flokkulointiaineen 1 syöttöputken 19 toinen pää työnnetään flokkulointiaineen valmistuslaitteen syöttöputkeen 20 ja flokkulointiaineen 1 syöttöputken 19 toinen pää työnnetään myös flokkulointiaineen syöttöputken 20 sisään. .
Sentrifugi 1 on vaakasuora spiraalisedimentaatiosentrifugi.

Entsymaattisen hydrolyysin ja hepariininatriumin uuttamisen yhteydessä syntyvä jätevesi ruiskutetaan sentrifugiin ja jäteveden proteiinisuspensio poistetaan sentrifugin nopean pyörimisen synnyttämän keskipakovoiman avulla proteiinin selkeytysliuoksen I saamiseksi. , jota säilytetään nesteenkeräyssäiliössä. Nesteenkeräyssäiliön yläosassa oleva proteiinin selkeytysliuos I virtaa hienosuodatuslaitteeseen siirtopumpun a kautta ja pumpataan nanosuodatuskalvosuodatuslaitteeseen siirtopumpun B kautta sen jälkeen, kun se on kerran suodatettu hienosuodatuslaitteella, Proteiinikonsentraatti III ja nanosuodatuksella tuotettu vesi saadaan nanoerotuskalvon vaikutuksesta. Nanosuodatuksella tuotettu vesi virtaa lopulta ulos käänteisosmoosikalvolaitteen läpi puhdistamaan jäteveden. Puhdistettu jätevesi voidaan viedä teollisuuden vedenkiertojärjestelmään vesipumpun kautta kierrätystä varten; Proteiinikonsentraatti III -pumppu pumpataan putoavan kalvon höyrystimeen A kierrätystä varten. Kuumennetun haihduttamisen ja väkevöinnin jälkeen saadaan liuos V. Sen jälkeen kun V on kuivattu sumutuskuivaimella, saadaan valmis proteiini I, ja korkean pitoisuuden proteiinin talteenotto ja uuttaminen toteutetaan.

1. Toteuta korkean pitoisuuden proteiinin talteenotto ja uuttaminen, kierrätä ja käytä uudelleen puhdistettua jätevettä, vähennä ympäristön saastumista ja paranna taloudellista hyötyä samanaikaisesti.
2. Nanosuodatuskalvosuodatuslaitteella suoritetun lisäsuodatuksen jälkeen nanosuodatuksen tuottaman veden COD laski arvosta 50000mg/l arvoon 100000mg/l arvoon 1000mg/l arvoon 2000mg/l, mikä vähentää tehokkaasti nanosuodatuksen tuottaman veden COD:tä.
3. Nanosuodatuksella tuotettu vesi on korkean suolapitoisuuden omaavaa jätevettä, joka voidaan tyhjentää standardiin asti käänteisosmoosikäsittelyn jälkeen käänteisosmoosikalvolaitteella tai käyttää hepariininatriumin tuotannossa.

Käyttäjän vaatimusten mukaan tuotekosketin voidaan valmistaa austeniittisesta ruostumattomasta teräksestä (321, 316L...), Haines-seoksesta, titaaniseoksesta tai muista korroosionestoaineista.
